01 / 文生 CAD
从一段工程描述开始。
用自然语言给出结构、尺寸与设计要求，在会话中生成三维模型，再围绕结果继续设计。
- 输入
- 文字描述
- 产出
- 三维模型

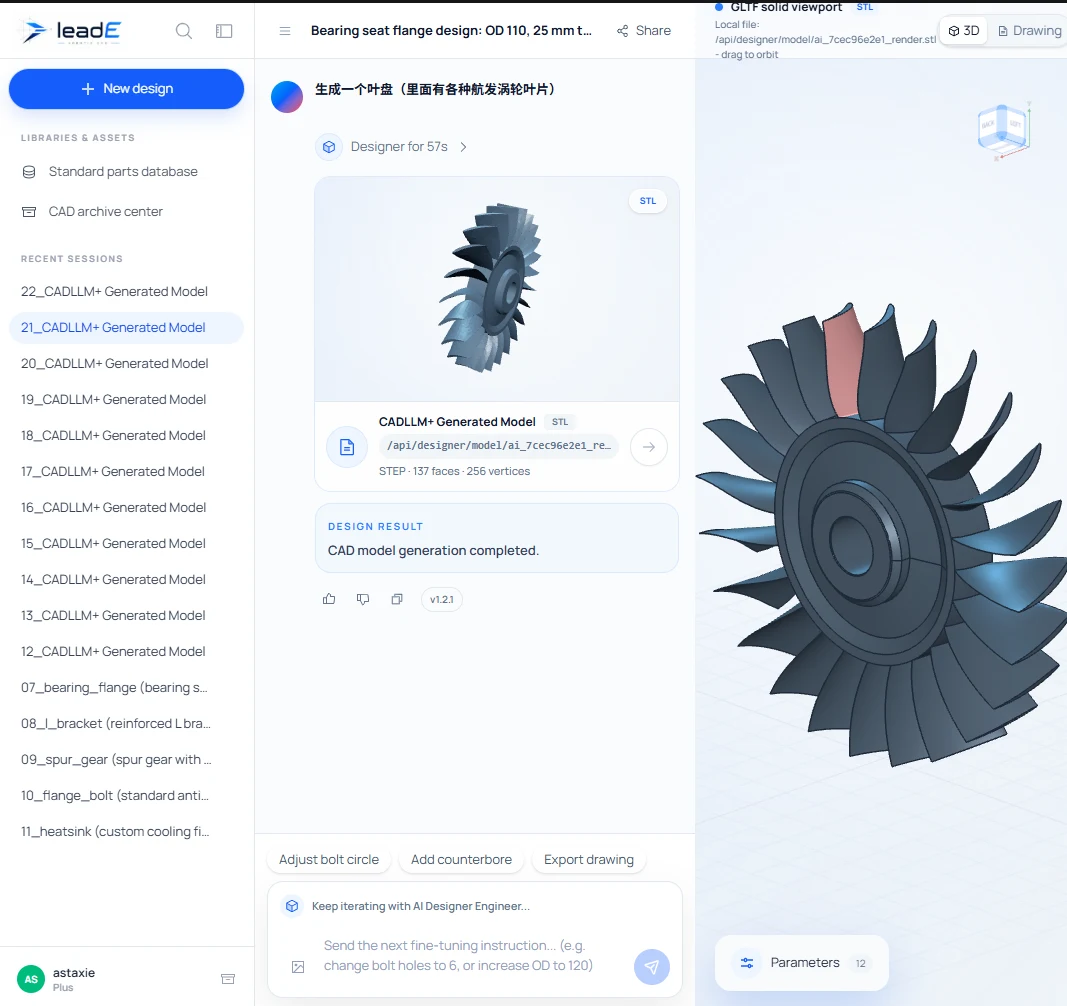

演示展示了根据文字描述生成叶盘模型的过程。
Agentic CAD
AI NATIVE ENGINEERING
让设计意图，
成为可编辑的
工程模型。
理解几何，也理解你的设计。以 CAD 基座模型与智能体协作，将一句描述、一张图片或已有模型，推进为可持续修改、可验证的工程成果。
与工程师共同推进到一个可验收的结果。
Agentic CAD / 设计工作台产品演示
为机械设计工作而生
自然语言建模 / 三维理解 / 持续再编辑 / 工程图交付
SEE IT AT WORK
从设计输入，
到眼前的工程结果。
02 / 图生 CAD
把参考图片带入设计。
从图片获取形态线索，生成三维模型，并在工作台中查看与旋转，继续确认结构细节。
- 输入
- 参考图片
- 产出
- 三维模型
演示展示了上传轴承座参考图片后生成三维模型的过程。
03 / 工程图出图
让模型进入工程表达。
基于三维模型准备视图、尺寸标注与图纸内容，让设计结果继续进入工程师的校核与交付流程。
- 输入
- 三维模型
- 产出
- 工程图
演示展示了从零件模型切换到多视图工程图并呈现尺寸标注的过程。
04 / 三维理解
深入模型，理解结构。
打开已有模型，围绕零件与装配关系定位工程对象，为后续的局部修改和设计复用提供上下文。
- 输入
- 已有模型
- 产出
- 结构理解
演示展示了已有装配模型的查看、旋转及零件定位。
演示展示特定样例下的产品效果。具体模型、格式与工程约束，结合实际任务验证。
GENERATE. UNDERSTAND. EDIT.
一次生成之后，
设计还可以继续。
从 0 到 1 建立模型，从已有资产中理解设计，再从 1 到 N 推进变体。每一步都围绕具体的工程对象。
将想法转为三维模型
结合自然语言、图片与工程约束，建立设计起点。让输入中的形状、尺寸与用途进入建模过程。
文字描述 · 图片输入 · 设计约束进入 CAD 对象内部
围绕面、边、孔、槽和装配关系识别工程特征，将设计意图定位到模型对象，支撑历史模型重建。
几何特征 · 拓扑关系 · 工程语义围绕局部，推进下一版
选择区域，明确修改范围与保留条件。结合中间状态和参数反馈，推进局部调整与变体设计。
局部选择 · 参数反馈 · 变体迭代THE ENGINEERING LOOP
让每次执行，
回到工程依据。
模型理解意图，工具完成操作，工程规则检验结果。围绕目标反复校核，直到满足约定的验收条件。
- 01
理解目标与约束
确认对象、尺寸、修改范围与验收标准。
- 02
受控执行
调用 CAD 内核与工具，逐步推进建模。
- 03
读取结果
观察几何状态、求解结果与操作反馈。
- 04
恢复与重规划
结合中间状态和失败原因调整下一步。
- 05
确定性验收
按工程规则校核，由工程师确认结果。
修改与驳回形成反馈，经过确认的解法沉淀为下一次可以复用的企业技能。
工程师始终在环ENGINEERING IN PRACTICE
从设计现场，
最值得重复解决的事开始。
围绕历史资产、模型复用与工程变更，先定义一项可核对的成果，再将它带入实际工作。以下为场景设计示例。
01历史资产迁移
让旧模型继续参与新设计。
- 已有资料
- 已有 B-Rep 模型、历史图纸与设计规范
- 推进任务
- 识别特征与装配关系，核对关键尺寸，推进建模步骤和参数重建。
- 交付成果
- 可继续编辑的模型与待核对特征清单
关键尺寸、装配位置及重建特征由工程师复核。
02模型检索与复用
为新项目，找到已有的设计经验。
- 已有资料
- 企业模型库、标准件库与工艺规范
- 推进任务
- 根据结构、用途和约束检索候选资产，整理可复用部分与适用条件。
- 交付成果
- 候选模型、来源版本与复用说明
确认模型版本、授权范围及新工况下的适用性。
03局部修改与变体设计
“把这个槽加深 2 mm。”
- 已有资料
- 现有模型、选定区域与尺寸要求
- 推进任务
- 定位槽及关联约束，限定修改范围，保留其余结构并读取修改结果。
- 交付成果
- 变体模型与变更说明
核对槽深、壁厚、干涉及其他相关约束。
04设计制造协同
让设计交付带上完整上下文。
- 已有资料
- 模型、工程图、工艺要求与 PDM / PLM 记录
- 推进任务
- 关联模型版本与设计要求，整理工程图及变更信息，进入现有评审流程。
- 交付成果
- 工程图、模型版本与评审材料
沿用企业评审与发布流程，确认后再提交正式记录。
NATIVE UNDERSTANDING. REAL TOOLS.
向下理解 CAD，
向上连接工程工作。
CAD 基座模型、智能体核心与产品交互协同工作，连接几何内核、企业知识和工程系统。
几何、拓扑与工程语义
以 B-Rep 实体为输入，理解面、边、环、点及其连接关系。通过 CAD Encoder 与语言模型对齐，将工程意图对应到可定位的几何对象。
CAD B-Rep · 统一表示 · 结构化理解规划、执行与验证
在工程上下文中分解任务，调用几何内核、约束求解与系统工具，读取结果并恢复重规划。用工具与工程规则完成校核。
任务规划 · 状态观察 · 确定性验收让设计经验可以复用
通过文字、图片、模型与局部选择表达需求。将企业规范、历史解法和经确认的校核步骤整理为技能，为后续任务提供上下文。
多模态入口 · 局部选择 · Context & Skill围绕企业已有工程环境对接
按 CAD 版本、接口与授权范围确认适配方案。
CAD 内核与设计系统
模型读写、几何操作与约束求解
企业工程资产
标准件、历史图纸与工艺知识
PDM / PLM
模型版本、设计变更与评审记录
BEFORE YOU START
你可能关心
Agentic CAD 与光启平台是什么关系？
Agentic CAD 是易立德 AI 面向机械设计的独立产品。光启平台由 CoCoAI、Luban、Lumen 组成，面向制造企业的业务执行、能力构建与知识沉淀。可以根据设计任务单独评估 Agentic CAD。
可以从什么资料开始？
可以带上工程描述、参考图片或已有 CAD 模型，同时明确尺寸、装配约束和预期交付物。具体文件格式、模型复杂度与可编辑范围，需要结合样例验证。
生成的模型如何进入正式工程流程？
先按照事先约定的尺寸、几何与装配要求校核，再由工程师确认。工程图、工艺要求与正式发布沿用企业既有的评审流程，演示结果不直接等同于生产验收。
如何保护模型与企业设计资料？
评估时共同明确部署环境、资料存储位置、模型调用范围与系统访问权限。用于设计任务的数据与用于模型训练的数据分别约定，按企业授权处理工程资产。
YOUR NEXT DESIGN STARTS HERE
带上一个真实的设计任务。
一起看看，下一步如何推进。
一份模型、一张图纸，或一个反复修改的零件。
从具体输入与验收要求出发，评估 Agentic CAD 的工程价值。
